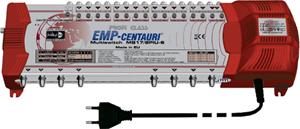

EMP Multiprepínač 17/8 DiSEqC 2.0 pasívna/aktívna TER pásmo

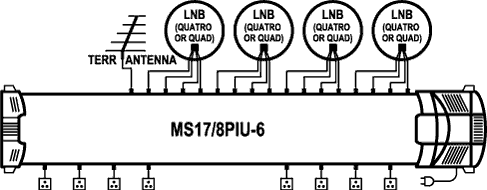

17in/8out samostatný multiprepínač pre distribúciu pozemných a satelitných signálov z 4 satelitných pozícií (16 polarizáciou) pre 8 účastníkov.

Multiprepínač je ovládaný z prijímača príkazy DiSEqC 1.0 ("Position 0,1" a"Option 0,1", v menu prijímača značené ako DiSEqC 1,2,3,4 alebo A, B, C, D).
Prepínanie medzi aktívnym a pasívnym modem pozemnej televízie je zabezpečené pomocou pozemného atenuátor (pasívne-atenuátor v krajnej ľavej polohe)
Quad LNB kompatibilita (zapínanie/vypínanie 22 KHz do konvertorov) je zaistená automaticky, 22 kHz môže byť zapnuté/vypnuté pomocou DIP prepínača.
Napájanie pre 12 V DC pozemné predzosilňovač je elektronicky istené, 150 mA max

Technické špecifikácie MS17/8PIU-6 V10
Frekvenčný rozsahLNB vstupy 950-2300 MHz
Terr. vstup 5-862 MHz (pasívny)

40-862 MHz (aktívny)
výstupy 5-2300 MHz (pasívny)

40-2300 MHz (aktívny)
Riadenie DiSEqC 1.0 (2.0) príkazy
Priechodné útlumSat. 0 dB avg
Terr. pasívna 16 dB avg
Terr. aktívny 2 dB avg
Izolácia sat. vstupůmezi V/H polarizáciami 20 dB min
medzi dolným/horným pásmom 20 dB min
medzi jednotlivými LNB 25 dB min
Maximálna vstupná úroveň * Sat. 90 dB avg
Terr. 100 dB avg (pasívne)

90 dB avg (aktívne)
Maximálna výstupná úroveň * Sat. 90 dB avg
Terr. 84 dB avg (pasívne)
88 dB avg (aktívne)
Příkonz každého prijímača 75 mA (18 V)
zo zabudovaného zdroja 4.5 W (pasívny)
6.5 W (aktívna) LNB
Napájanie Terr. předzesilovače150 mA max (12 V DC)
Rozmery (d, š, v) 47.0 x 15.2 x 8.7 cm
(dĺžka prívodnej šnúry 130 cm)
Teplotný rozsah-30 ~ 70 ° C

* Terr.: EN 50083-3/60dB IMA3[dB]; SAT: EN 50083-3/35dB IMA3[dB]
